Reporte del estado de la conectividad de la red FCFM, primer semestre 2022
El siguiente es el reporte del estado de la conectividad de la red de la Facultad de Ciencias Físicas y Matemáticas (FCFM) durante el primer semestre 2022.
Breve Glosario:
- Internet Nacional:
- Red Nacional (Chile) de Proveedores Internet (ISP) y de puntos de Intercambio de tráfico IP Nacional.
- Internet Internacional:
- Red Internacional de Proveedores Internet (ISP) y puntos de intercambio de tráfico IP Internacional.
- VTI (Vicerrectoría de Tecnologías de la Información)
- Red de Servicios Centrales de la Universidad de Chile, que interconecta a las facultades y centros de la Universidad.
- REUNA:
- Red Universitaria Nacional
- Internet2:
- Red Universitaria Internacional
- UCHILE:
- Red que Interconecta las facultades y centros de la Universidad de Chile.
- Google:
- Enlace local de la Universidad a la red de servicios Google.
- APC:
- Acceso a Proveedores de Contenido.

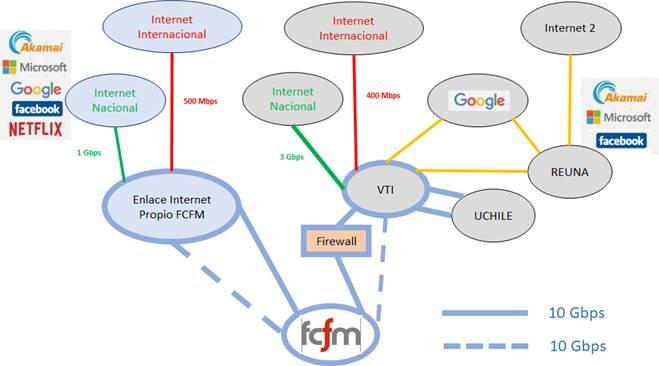

Diagrama de Conectividad: Internet Nacional, Internacional y VTI
La conectividad de la FCFM a las redes externas de servicios es vía las infraestructuras en alta disponibilidad de “Switches” y “Firewall”.
La Infraestructura de “Switches” permite implementar rutas redundantes, con enlace principal y de respaldo.
La Infraestructura de “Firewall” permite implementar políticas de seguridad en el tráfico IP.
La FCFM cuenta con un enlace propio a la Internet (Nacional e Internacional) y un enlace a la red de la Universidad vía la VTI, e interconecta a la Internet (Nacional e Internacional), UCHILE, Google, REUNA e Internet2.
Ambos enlaces de datos, cuentan con sus respaldos.
Los anchos de banda están indicados en el diagrama y los enlaces son en fibra óptica.
NOTAS:
- Vía REUNA además se tiene los siguientes APC; Akamai, Microsoft y Facebook.
- Vía el proveedor del enlace propio de la FCFM, se tienen los APC; Akamai, Microsoft, Facebook y Netflix.
- Los APCs están locales en Chile, por lo tanto, los beneficios son:
- Acceso rápido a ellos.
- El tráfico es hacia/desde la Internet Nacional.
Tiempos Promedios de Ping
El siguiente diagrama, muestra los tiempos de respuesta (promedio) obtenidos con la herramienta “Ping”, desde el interior de la FCFM y hacia las redes de servicios.
La herramienta Ping, se utiliza principalmente para comprobar la conectividad de una red y medir la latencia o tiempo que tardan en comunicarse dos puntos remotos.
NOTA.1: Dado que la mayoría de facultades de la Universidad, han optado en no responder “ping” en sus servicios (como medida de seguridad) se utilizó el sitio web https://testvelocidad.uchile.cl/ , herramienta de la VTI, que permite medir la velocidad hacia sondas ubicadas en diferentes facultades de la Universidad.
NOTA.2: Las pruebas se realizaron desde un PC conectado a la red cableada con velocidad de 100 Mbps.
Tablas comparativas
Tabla #1: Enlaces vía VTI (Pruebas de Ping, tiempos promedio)
| Enlace vía VTI | VTI | UCHILE | REUNA | Internet 2 | Internet Internacional | Internet Nacional | |
| Año /Semestre | ms | ms | ms | ms | ms | ms | ms |
| 2022 / 1 | 0,677 | Ver Tabla #2 | 5,899 | 1,528 | 123,193 | 133,598 | 1,761 |
| 2021 / 2 | 0,573 | 0,695 | 6,252 | 1,585 | 132,458 | 150,471 | 2,706 |
| 2018 / 2 | 3,42 | 4,67 | 10,05 | 13,09 | 142,51 | 120,35 | 3,86 |
Tabla #2: Mediciones en la UCHILE, utilizando la herramienta https://testvelocidad.uchile.cl/
| Enlace vía VTI | Ubicación Sonda | Ping | Jitter | Descarga | Carga |
| Año /Semestre | Nombre | ms | ms | Mbps | Mbps |
| 2022 / 1 | Sonda PPAL UCHILE | 1,60 | 0,36 | 97,2 | 96,5 |
| 2022 / 1 | Sonda FORESTAL | 5,40 | 0,89 | 98,3 | 92,4 |
| 2022 / 1 | Sonda AGRONOMIA | 6,10 | 0,41 | 97,3 | 91,7 |
| 2022 / 1 | Sonda CIENCIAS | 6,60 | 0,67 | 86,2 | 94,7 |
| 2022 / 1 | Sonda JUAN GOMEZ MILLAS | 5,40 | 1,53 | 93,1 | 95,3 |
Tabla #3: Enlace Propio FCFM (Pruebas de Ping, tiempos promedio)
| Enlace propio FCFM | Internet Internacional | Internet Nacional |
| Año / Semestre | ms | ms |
| 2022 / 1 | 173,112 | 1,646 |
| 2021 / 2 | 181,826 | 1,674 |
| 2018 / 2 | 101,2 | 3,01 |
Tabla Comparativa #3: Enlace Propio FCFM (Pruebas de Ping, tiempos promedio)
NOTAS:
- (ms): Milisegundos.
- (Mbps): Mega bit por segundo.
- Ping: Aplicación de diagnóstico en redes IP.
- Jitter: Corresponde a la fluctuación del retardo, usualmente considerado como una señal de ruido.
Diagrama de Conectividad Interna FCFM
La “Conectividad Interna de la FCFM” es provista por la nueva red de la FCFM, implementada con enlaces de fibra óptica, que conecta a los Campus Beauchef 850 y 851 con el CORE (núcleo) de red, instalado en el Datacenter CEC (40 Gbps).
Los departamentos y unidades, se conectan con enlaces duplicados de 20 Gbps.
El despliegue de la nueva red continúa y además se han sumado del orden de 40 nuevos equipos “Access Point” WiFi.
La conectividad hacia las redes externas (Internet, VTI, etc.) posee dos puntos que permiten implementar la alta disponibilidad.
Gráficas – Tráfico Internacional (IN) vía VTI (1 Mes)
La siguiente gráfica, muestra el tráfico IP de bajada (IN) durante un mes.
Esta gráfica, corresponde al tráfico del enlace con VTI.
Junio – Julio 2022
Gráficas – Tráfico Internacional (OUT) vía VTI (1 Mes)
La siguiente gráfica, muestra el tráfico IP de subida (OUT) durante un mes.
Esta gráfica, corresponde al tráfico del enlace con VTI.
Junio – Julio 2022
Gráficas – Tráfico Nacional (IN) vía VTI (1 Mes)
Gráficas – Tráfico Nacional (OUT) vía VTI (1 Mes) La siguiente gráfica, muestra el tráfico IP de subida (OUT) durante un mes.Esta gráfica, corresponde al tráfico del enlace con VTI.
Junio – Julio 2022
NOTA: Durante la modalidad de trabajo remoto de la comunidad de usuarios FCFM, el tráfico “IN” disminuyó y el tráfico “OUT” aumentó.Durante este semestre se observa un aumento en el tráfico “IN” y el tráfico “OUT” se mantiene alto.La explicación de lo anterior se debe a que se han adoptado modalidades mixtas o híbridas (trabajo local y trabajo remoto).
Gráficas – Usuarios WiFi •
Las siguientes gráficas, muestran el número de dispositivos WiFi que se conectan a las redes FCFM, EDUROAM, FCFM-INVITADOS Y FCFM-EXTENSION durante •
- Un día (24 horas)
- Una Semana
24 horas
1 semana (semana de alumnos en vacaciones)
Detalle de pruebas / metodología
Las siguientes tablas, muestras los sitios específicos hacia donde se realizaron pruebas de “Ping” y agrupando estos sitios, se promedió el tiempo de respuesta (en milisegundos) Como ya se indicó, la herramienta Ping, se utiliza principalmente para comprobar la conectividad de una red y medir la latencia o tiempo que tardan en comunicarse dos puntos remotos.
NOTA.1: Dado que la mayoría de facultades de la Universidad, han optado en no responder “ping” en sus servicios (como medida de seguridad) se utilizó el sitio web https://testvelocidad.uchile.cl/ , herramienta de la VTI, que permite medir la velocidad hacia sondas ubicadas en diferentes facultades de la Universidad.
NOTA.2: Las pruebas se realizaron desde un PC conectado a la red cableada con velocidad de 100 Mbps.
NOTA.3: Las pruebas se ejecutaron entre los meses de junio y julio del 2022 y la ubicación de los sitios externos puede
cambiar, dado que pertenecen a diversos proveedores.
