Puente Amolanas

El puente Amolanas es el puente carretero más alto del país y se encuentra en el tramo La Serena-Los Vilos de la ruta 5 Norte. Presenta características singulares como la gran altura de sus pilas y un sistema de protección sísmica, formado por apoyos deslizantes sobre las cepas y amortiguadores viscoelásticos en los estribos que actúan longitudinalmente absorbiendo las vibraciones sísmicas.

Es un puente recto de sección continua de 268 m de longitud y con una altura de 100.6 m.  En los estribos y cepas existen dos apoyos de neopreno en caja fija de acero con lámina de teflón para permitir el desplazamiento longitudinal, la cepa más alta sólo tiene apoyo de neopreno no permitiéndose el desplazamiento relativo entre la viga y la cepa. En ambos estribos hay dos amortiguadores viscoelásticos de 300 ton, desplazamiento máximo 200 mm y velocidad máxima de 1.2 m/s.

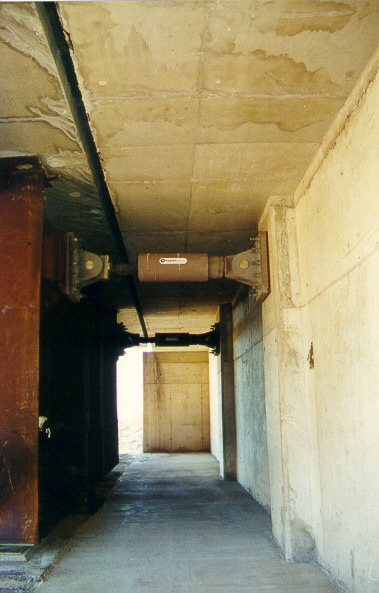

Disipadores Viscosos	Localización de Disipadores Viscosos
Puente Amolanas	Puente Amolanas

Dada la importancia de la estructura, fue instrumentada con una red local de 12 acelerógrafos, con el fin de obtener información sobre el comportamiento del puente frente a sismos de variada intensidad, verificar el comportamiento y funcionamiento de los dispositivos de protección sísmica, detectar cualquier anomalía en su comportamiento en forma inmediata e implementar acciones de reparación si fuese necesario. La operación de la red local es efectuada por la Red Nacional de Acelerógrafos (RENADIC).

La instrumentación del puente Amolanas está compuesta por 12 acelerógrafos uníaxiales Kinemetrics EpiSensor ES-U, 9 de los cuales están colocados en lugares predeterminados del puente y 3 ortogonales para campo libre. Estos acelerógrafos están conectados a una unidad central de registro Kinemetrics ALTUS K2.

A la red local de acelerógrafos se encuentra contactada una red destina a medir los desplazamientos durante los sismos, formada por 4 sensores de desplazamiento Celesco conectados a un registrador MCC LGR-5327.

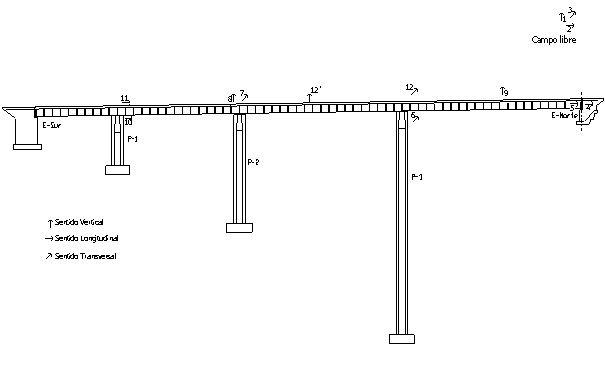

Localización de Sensores - Puente Amolanas (Presiones imagen para ver detalle)

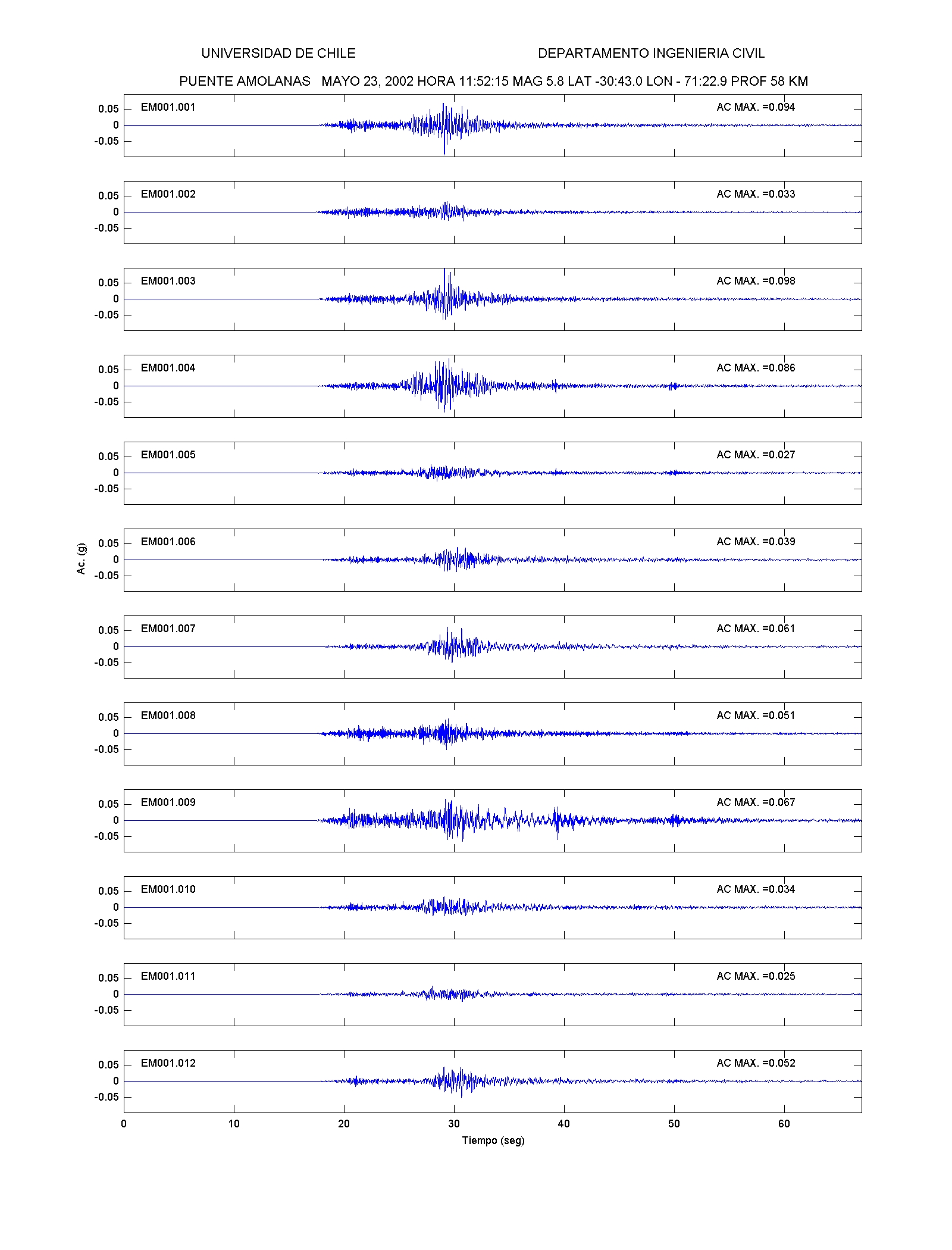

Registro del 23 de Mayo de 2002 - Puente Amolanas (Presione imagen para ver detalles)

Actualización Marzo-2022
